水煤漿在線水分測量解決方案MS-204

煤化工----水煤漿工藝

煤化工是指以煤為原料，經化學加工使煤轉化為氣體、液體和固體燃料以及化學品的過程。主要包括煤的氣化、液化、干餾以及焦油加工和電石乙炔化工等。煤化學加工過程。煤中有機質的化學結構，是以芳香族為主的稠環為單元核心，由橋鍵互相連接，并帶有各種官能團的大分子結構，通過熱加工和催化加工，可以使煤轉化為各種燃料和化工產品。

由煤運系統送來的原料煤干基（<25mm）或焦送至煤貯斗，經稱重給料機控制輸送量送入棒磨機，加入一定量的水，物料在棒磨機中進行濕法磨煤。為了控制煤漿粘度及保持煤漿的穩定性加入添加劑，為了調整煤漿的PH值，加入堿液。出棒磨機的煤漿濃度約65%，排入磨煤機出口槽，經出口槽泵加壓后送至氣化工段煤漿槽。煤漿制備首先要將煤焦磨細，再制備成約65%的煤漿。磨煤采用濕法，可防止粉塵飛揚，環境好。

水煤漿水分測量現狀

目前水煤漿水分測量主要靠人工取樣到實驗室烘干檢測，但是由于是人工操作，導致水分測量往往是滯后的，這對現場的生產工藝帶來不利影響。如何實現在線對水煤漿水分實時準確檢測是當今眾多生產廠家的一個難題。

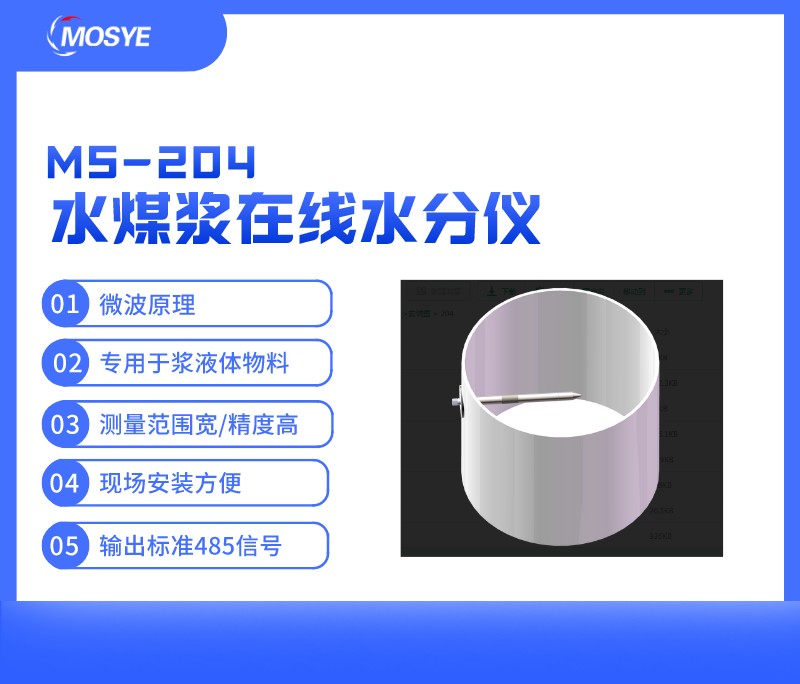

MS-A-204是MOSYE公司開發的一款接觸式微波水分測量儀。這款水分儀采用新的硬件技術和獨特的專利算法并結合先進的數據模型能夠?qū)崿F(xiàn)在線實時檢測被測介質的含水率、溫度。軟件上采用獨一無二的計算方式，能夠應付各種被測介質水分測量的要求，而且由于我們在設計上著重測量精度和穩定性，所以該款設備的測量精度要高于其他產品。

測量原理

MS-A-204通過微波發射-接收系統向被測介質發射微波信號，信號穿過被測介質后由接收系統接收，利用被測介質的介電常數通常小于水的介電常數的特性，結合微波在傳遞過程中的能量、相位的損失，結合水分與微波的數學模型和數據處理芯片，能夠確定被測介質的含水率。通過內置的測溫元件，可以測量被測介質的溫度。

方案特點

技術先進微波原理水分測量解決方案，專門針對漿體物料設計；測量范圍寬，精度高，數據穩定；

生產現場安裝方便、使用靈活及檢修容易；軟件免費，標定和使用都很簡單，無需過多投入精力學習和操作；輸出標準485信號和4-20mA信號，PC或者遠程控制器連接和通信。

技術參數

供電電壓： +24V

水分測量范圍：0-100%，可任意調節

測量精度：最高可達0.1%，

測量時間：<500ms

數字通訊接口：RS485

傳感器探頭及被測物料的溫度：常規可達80℃

傳感器的環境溫度：0?C-50?C

機械尺寸：360x26mm(直徑x長度，以實物為準)

傳感器測量面材料：特種PE

傳感器外殼材料：不銹鋼
